Anleitung: Tolino Vision 3 HD und Tolino Shine 2 HD Root-Zugriff, Firmware 1.7.2

Geschätzte Lesezeit: 11:26 min.

Die nachfolgende Anleitung wurde für Firmware-Version 1.7.2 verfasst. Verwende sie nur, wenn du noch diese Version benutzt.
Für aktuellere Firmwares folge dem Link zu dieser Anleitung.

Über zwei Jahre ist es her, dass ich eine Anleitung zum Rooten des ersten Tolino Shine hier veröffentlicht habe. Möglich wurde dies, durch die tolle Vorarbeit von Hacker „hecke“. Mit der nachfolgenden Anleitung schließe ich an die alte Arbeit an, denn damit lassen sich nun auch die jüngsten eBook Reader der deutschen BuchhandelsallianzTolino Shine 2 HD und Tolino Vision 3 HD – rooten.

Mit Hilfe des Root-Zugangs erlangt man vollen Zugriff auf das Linux- bzw. Android-System. Das bedeutet, dass man mit dem nötigen Hintergrundwissen alle möglichen Dinge verändern kann. Am eBook Reader ist die zusätzliche App-Installation meist das am häufigsten gewünschte Feature von Bastlern und Moddern. So lassen sich neben alternativen Leseprogrammen auch allerhand andere nützliche (oder weniger nützliche) Dinge installieren.

Auch Vision 3 HD und Shine 2 HD nutzen Android als Betriebssystem. Zum Einsatz kommt das relativ moderne Android 4.0.4. Mittlerweile ist Google mit dem mobilen OS zwar schon bei Version 5 angelangt, glücklicherweise funktionieren die allermeisten Apps aber auch mit Version 4 völlig problemlos.

Erfreulich ist in diesem Zusammenhang, dass die beiden neuen eReader über sogenannte „Retina“-Displays mit einer Pixeldichte von 300 ppi verfügen. Außerdem ist der Ghosting-Effekt (wie in den beiden Testberichten erwähnt) sehr gering. Das macht sich auch im Android-Betrieb bezahlt.

Tolino Shine 2 HD & Vision 3 HD Root Videodemo

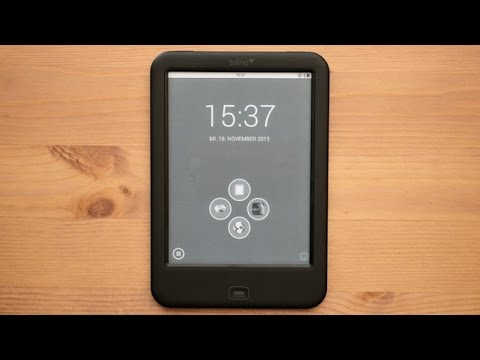

Das nachfolgende Video zeigt den Tolino Vision 3 HD direkt nachdem dieser gerootet wurde. Hierbei sind die ersten Schritte zu sehen, die man nach der folgenden Anleitung durchführen kann. Außerdem wird der gerootete Tolino Shine 2 HD kurz gezeigt.


Dieses Video wird unabhängig von den gesetzten Cookie-Einstellungen mit einem Klick auf das Bild bzw. den Play-Button extern von YouTube geladen. Siehe unsere Cookie- und Datenschutzerklärung für weitere Details.

Wissenswertes, bevor man loslegt

Bevor wir starten, noch ein paar kurze Worte zu dem beschriebenen Prozedere. Die Installation des Root-Zugriffs ist möglich, da bei beiden Tolino Modellen der sogenannte Fastboot-Modus aktiviert ist. Dadurch kann man eigene Images auf die Geräte überspielen und den ADB-Zugriff aktivieren. In weiterer Folge ermöglicht der ADB-Zugriff den direkten Root-Zugang am Gerät. Shine und Vision müssen hierfür nicht geöffnet werden und ein Jailbreak zur Umgehung irgendwelcher Sicherheitsvorkehrungen ist ebenfalls nicht nötig.

Die Vorgehensweise ist zwar ein wenig anders als beim ersten Tolino Shine Root, unterm Strich werden allerdings ganz ähnliche Schritte ausgeführt.

An dieser Stelle folgt wieder der bekannte Hinweis:

Von unserer Seite wird keine Verantwortung für etwaige Probleme übernommen. Die nachfolgenden Schritte können außerdem einen Garantieverlust zur Folge haben. Daher: Alles auf eigene Gefahr!

Nachdem das aus dem Weg ist, kann ich aber sagen, dass ich die Anleitung mehrmals bei Tolino Shine 2 HD und Tolino Vision 3 HD durchgeführt habe. Die Geräte wurden wiederholt auf Werkseinstellungen zurückgesetzt, neu geflasht und immer wieder gerootet. Probleme gab es abgesehen von der störrischen ADB-Verbindung (siehe unten) keine.

Die Länge der Schritt-für-Schritt-Anleitung ergibt sich in erster Linie, um mögliche Fehlerquellen während des Root-Vorgangs zu eliminieren. Allen wichtigen Schritten geht eine Kontrolle der ADB-Verbindung voraus. Die Ausführung ist grundsätzlich sehr einfach zu befolgen und dauert unterm Strich üblicherweise nur 2 bis 3 Minuten.

Wichtig zu erwähnen ist in diesem Zusammenhang, dass man nach dem Rooten keine automatischen (OTA-)Softwareupdates einspielen sollte. Der Root-Zugriff geht danach nämlich verloren. Dadurch muss man die nachfolgende Anleitung nochmal ausführen. Das klappt aber nur, wenn Fastboot bei der neuen Firmwareversion aktiviert bleibt. Hat man ein Update eingespielt bei dem Fastboot vom Tolino-Entwickler abgeschaltet wurde, ist nur noch der serielle Zugriff möglich (bei geöffnetem Gerät).

Um das zu verhindern, muss man zukünftige Updates mit veränderten Images händisch einspielen. Wenn es so weit ist, wird es die entsprechenden Dateien zeitnah inkl. Anleitung an dieser Stelle zum Download geben.

Bevor man startet sollte man zur Sicherheit alle eBooks und sonstige Dateien am Gerät sichern.

ALLESebook Root-Paket für Shine 2 HD und Vision 3 HD

Das hier zur Verfügung gestellte Root-Paket wurde auf Basis der offiziellen Firmware 1.7.2 erstellt. Es wurde erfolgreich (mehrmals) mit dem Tolino Shine 2 HD, sowie Tolino Vision 3 HD mit Version 1.7.2, 1.7.3, 1.7.4 und 1.8.2 getestet. Dieses Root-Paket funktioniert nicht für den Vision 4 HD.

Das Paket enthält folgende Dateien und Ordner:

  • 1_images
    • custom_boot.img
    • custom_recovery.img
  • 2_usb_driver
    • DPInst_x64.exe
    • DPInst_x86.exe
  • 3_adb
    • su
    • Superuser.apk
    • z_cr_3.1.2.apk (Cool Reader)
    • z_nook_clear.apk (Clear Screen zum manuellen Seitenrefresh)
    • z_quick.apk (Quick Launcher – virtuelle Knöpfe)
    • z_smartlauncher.apk (Smart Launcher – Homescreen)
    • z_tcandroid202.apk (Total Commander – Dateiexplorer)
  • 1_ANLEITUNG
  • 2_INSTALL_usb_drivers.bat
  • 3_INSTALL_vendor_id.bat
  • 4_TEST_fastboot.bat
  • 5_BOOT_adb.bat
  • 6_TEST_adb.bat
  • 7_INSTALL_update.bat
  • 8_TEST_adb.bat
  • 9_INSTALL_su.bat

Schritt für Schritt Anleitung

Zuerst installiert man „2_INSTALL_usb_drivers.bat„. Hierbei wird automatisch nach 32 bit oder 64 bit Systemen unterschieden. Die Installation muss man im weiteren Verlauf selbst durchklicken. Wenn diese fertig ist, kann man beide Fenster schließen (Abbildung 1).

Abbildung 1: ADB-Treiberinstallation

Nun startet man die Datei „3_INSTALL_vendor_id.bat“ im Root Paket. Diese trägt die nötigen Geräte-IDs für den ADB-Zugriff ein (Abbildung 2).

Abbildung 2: Vendor-ID wird eingetragen

Ist erledigt, steckt man den eingeschalteten Tolino Shine 2 HD bzw. Tolino Vision 3 HD per USB an den PC an. Der Akku sollte für die folgenden Schritte am besten (fast) vollständig geladen sein.

Nun schaltet man den eBook Reader ganz ab. Dazu hält man den Power-Knopf lange gedrückt und wählt im Popup-Fenster „Ausschalten“. Das USB-Kabel lässt man währenddessen weiterhin stecken.

Nachdem das Gerät komplett heruntergefahren wurde, drückt man zuerst die Beleuchtungstaste (oben rechts) und danach den Power-Knopf (oben links) und hält beide Tasten gleichzeitig für ca. 5 Sekunden gedrückt. Beim Tolino Vision 3 HD leuchtet der Home-Button kurz auf, beim Tolino Shine 2 HD fängt nur die LED im Einschaltknopf zu leuchten an.

Nun öffnet man am PC die Systemsteuerung und den Geräte-Manager. Hier sollte nun unter „Andere Geräte“ ein Punkt „tolino“ auftauchen. Dieser ist zum aktuellen Zeitpunkt mit einem Rufzeichen versehen. Fehlt dieser Punkt, dann steckt man das USB-Kabel an einen anderen Steckplatz und wartet einen Moment. Spätestens jetzt sollte der Tolino eReader im Geräte-Manager erscheinen (siehe Screenshots im Punkt 7). Wenn nicht, dann geht man zurück zu Punkt 2 und folgt den Anweisungen erneut. Den Geräte-Manager lässt man nach erfolgter Installation weiterhin offen – er wird später wieder benötigt.

Nun muss man den eBook Reader mit den ADB-Treibern verknüpfen. Dazu führt man die Schritte der nachfolgend gezeigten Bildstrecke aus. Am Ende sollte statt „tolino“ ein neuer Punkt „Android Phone“ mit „Android ADB Interface“ im Gerätemanager erscheinen.

Um zu testen, ob bis hierhin alles geklappt hat, startet man nun die Datei „4_TEST_fastboot.bat“ des Root-Pakets. Die Ausgabe sollte wie im nachfolgenden Bild (Abbildung 3) aussehen („12345 fastboot„). Erscheint nur der Hinweis auf eine beliebige Taste zu drücken (ohne die Fastboot-Zeile) hat die Treiberinstallation nicht funktioniert – in dem Fall geht man zurück zu Punkt 6.

Abbildung 3: Fastboot Test

Im nächsten Schritt starten wir den Tolino Shine 2 HD bzw. Tolino Vision 3 HD mit einem eigens angefertigten Recovery-Image. Da die beiden Geräte über eine identische Firmware verfügen, kann man auch zum Rooten die exakt gleichen Dateien verwenden. Man öffnet „5_BOOT_adb.bat“ und bestätigt die Fragen. Kurz danach startet der eReader neu (Abbildung 4). Sollte es hier zu einem Fehler kommen („failed“), stecke das USB-Kabel um und führe die Datei nochmal aus.

Abbildung 4: Recovery Image mit ADB wird gestartet

Am Bildschirm des eBook Readers ist jetzt nur das Tolino-Logo zu sehen (Abbildung 5).

Abbildung 5: Nur das Tolino Logo wird angezeigt

Nun wechselt man wieder in den Geräte-Manager am PC. Wie schon unter Punkt 6 sollte hier nun entweder das vorhin installierte Android ADB Interface zu finden sein, oder der „tolino“-Punkt mit gelben Rufzeichen. Wenn beides fehlt, dann steckt man den USB-Stecker wieder um. Danach geht man wie vor, wie oben beschrieben und verknüpft die ADB-Treiber ggf. nochmals.

Mit der Datei „6_TEST_adb.bat“ testet man nun, ob Shine oder Vision per ADB gefunden werden. Hierbei sollte eine lange Zahlen-Buchstaben-Kombination auftauchen mit dem Hinweis „recovery“ am Ende der Zeile (Abbildung 6). Ist das nicht der Fall, dann hat die Treiber-Installation nicht geklappt – in dem Fall geht man zurück zu Punkt 11.

Abbildung 6: ADB Test „recovery“

Root-Zugriff permanent installieren

Jetzt kommen wir zum eigentlich wichtigen (und kritischen) Punkt. Die bisherige Vorarbeit hat noch keine permanenten Änderungen durchgeführt. Indem man „7_INSTALL_update.bat“ startet, installiert man ein eigens angefertigtes Boot-Image, mit dem ADB permanent aktiviert wird. Nachdem man die zwei eingangs gestellten Fragen beantwortet hat, startet der Flash-Vorgang automatisch. Dieser dauert üblicherweise weniger als eine Minute. Danach startet das Gerät neu (Abbildung 7).

Abbildung 7: Boot Image mit ADB wird geflasht

Nun sollte man sich nach kurzer Wartezeit wieder am Startbildschirm des Tolino Shine 2 HD oder Vision 3 HD befinden. Hier wurde nichts verändert – d.h. alle eBooks die man zuvor am Gerät hatte, sind weiterhin vorhanden.

Der vorangegangene Schritt hat den dauerhaften ADB-Zugriff ermöglicht. Nun fehlt noch der eigentliche Root-Zugriff direkt am Gerät. Hierfür wechseln wir ein letztes Mal zum Geräte-Manager am PC und suchen wieder nach dem Android ADB Interface. Fehlt der Eintrag, steckt man das USB-Kabel wieder um. Ist das geschehen, sollte der Eintrag erscheinen. Wird wieder nur das „tolino“-Punkt mit Ausrufezeichen angezeigt, verknüpft man die ADB-Treiber wie unter Punkt 7 beschrieben.

Ist das erledigt, testet man mit der Datei „8_TEST_adb.bat“ abermals die ADB-Verbindung. Hier taucht nun eine Zahlen-Buchstaben-Kette auf, wobei am Ende der Zeile „device“ steht (Abbildung 8). Ist das nicht der Fall geht man zurück zu Punkt 15.

Abbildung 8: ADB-Test „device“

Endlich kommen wir zum letzten Punkt: Mit „9_INSTALL_su.bat“ wird die Root-Berechtigung erlangt und eine Hand voll Applikationen installiert. Dieser Vorgang dauert üblicherweise weniger als 5 Minuten (Abbildung 9).

Abbildung 9: Superuser und App Installation

Am Ende startet der Tolino Vision 3 HD bzw. Shine 2 HD automatisch neu. Nach dem Hochfahren wird man mit der Launcher-Auswahl begrüßt. Da das Android-System nicht an den E-Ink Bildschirm angepasst wurde, sind einige Dialoge nicht erkennbar (weiße Schrift auf weißem Hintergrund). Das kommt aber glücklicherweise nicht allzu oft vor.

Das war’s. Dein Tolino eBook Reader verfügt nun über vollen Root-Zugriff mit einigen vorinstallierten Basis-Programmen.

Fertig! Der Tolino eReader ist nun gerootet.

Weitere Schritte

Zum Abschluss noch eine kurze Erklärung zum ersten Start. Das oben gezeigte Video demonstriert die ersten Schritte bereits:

  1. Das Häckchen zum Setzen der Standardeinstellung ist unsichtbar

    Am besten wählt man als Standard-Homescreen den Smart Launcher. Hierfür klickt man auf das unsichtbare Häkchen (siehe Video oben und Bild rechts) und wählt den ersten Punkt. Ist das geschehen, landet man bei jedem Systemstart direkt am neuen Startbildschirm.

  2. Danach öffnet man den App-Drawer (links unten) und startet OneToucher. Das Programm bietet frei fliegende Menüs, sodass man einfach zwischen Applikationen hin und her wechseln kann. Die Position des Symbols kann man einfach mit dem Finger verschieben.
  3. Nook Clear Screen ist eine einfache App, mit der man den E-Ink Bildschirm vollständig aktualisieren kann. Das ist sinnvoll, wenn eine andere Applikation starkes Ghosting verursacht. Eine Verknüpfung dazu befindet sich direkt nach dem Root in OneToucher. Dadurch hat man von überall aus, schnellen Zugriff.
  4. Wenn man die Tolino-Oberfläche nach einem Neustart zum ersten Mal aufruft, landet man im Browser. Beim nächsten Aufruf wird der Tolino-Startbildschirm geöffnet.
  5. Wenn man eBooks bzw. Dateien auf den internen Speicher des eReaders kopieren möchte, dann muss die Tolino-App im Vordergrund laufen. Andernfalls klappt die Erkennung des Massenspeichers am PC nicht korrekt.
  6. Will man weitere Apps hinzufügen, muss man diese per Sideloading einspielen. Wie das funktioniert, erkläre ich in diesem Artikel.
  7. Mit ein wenig Bastelarbeit (Rückseite muss abgenommen werden) kann man auch die interne Speicherkarte des Shine 2 HD auswechseln und den Speicherplatz vergrößern. Wie das klappt, wird in diesem Artikel beschrieben.

So, nun sind wir wirklich am Ende. Der Tolino Shine 2 HD oder Tolino Vision 3 HD ist gerootet und kann als hochwertiges E-Ink Tablet genutzt werden. Obwohl das Android-System nicht extra auf den E-Paper Bildschirm angepasst wurde, funktioniert die Darstellung der meisten Apps erstaunlich gut.

In diesem Sinne, viel Spaß!

Bei Fragen oder Anregungen, hinterlasse einfach einen Kommentar zu diesem Artikel!
